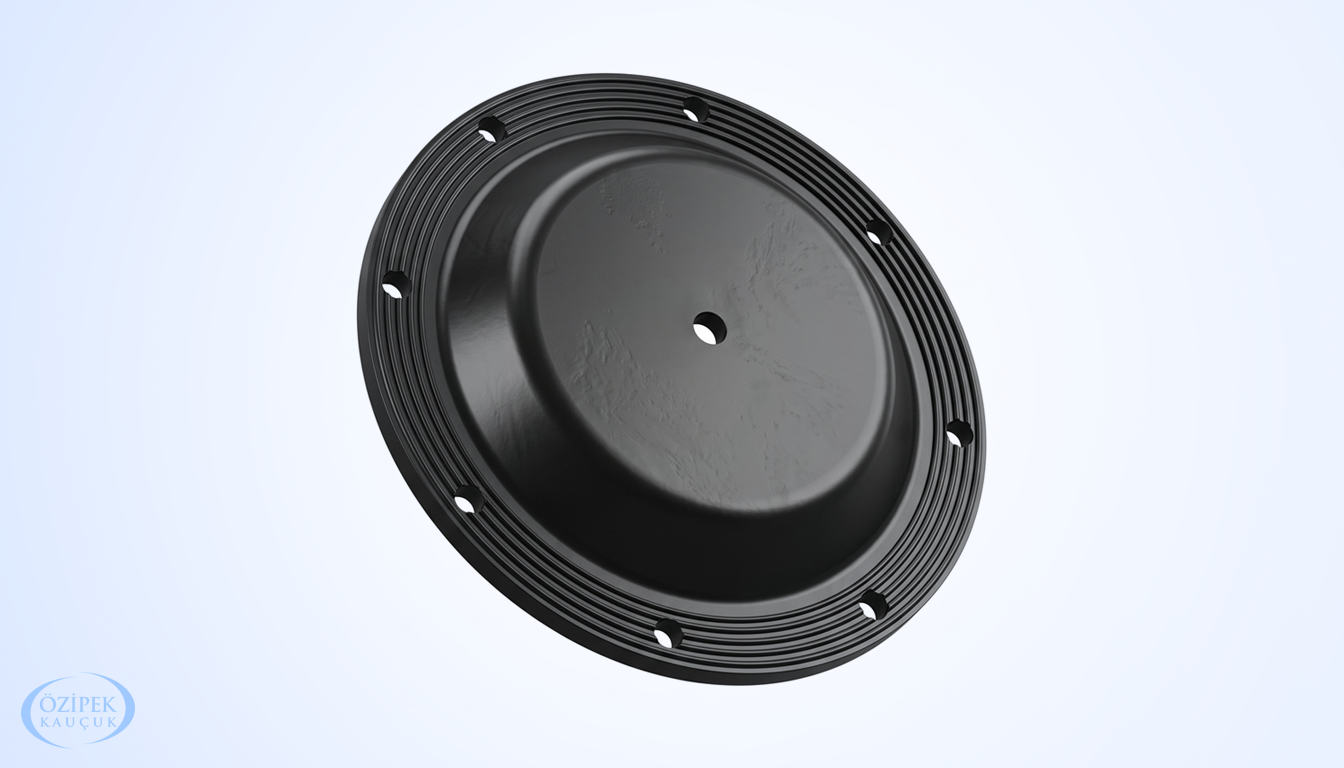

Bombeli (Çanak Tip) Diyafram Lastikleri

Bombeli (çanak / kubbe formlu) diyafram lastikleri; pnömatik aktüatörlerde, basınç kontrol vanalarında, gaz dedantörlerinde, karbüratörlerde, regülatörlerde ve dozaj pompalarında uzun strok mesafesi ve hassas basınç algılama kabiliyeti sağlamak amacıyla tasarlanmış kalıplı elastik sızdırmazlık elemanlarıdır. Düz plaka diyaframların aksine, kalıptan kendinden bombeli (derin çekme) üretilen geometrisi sayesinde mekanik açma-kapama hareketi sırasında kauçuk dokusunda gerilme ve kasıntı oluşmasını engeller. Bünyesindeki yüksek mukavemetli kord bezi katmanları ile takviye edilen bombeli diyaframlar; 5-6 bar ve üzerindeki çalışma basınçlarında patlama, yırtılma veya kalıcı deformasyon yaşamadan milyonlarca strok boyunca kusursuz bir esneme çevrimi sunar.

Kullanım Avantajları ve Teknik Özellikler

Uzun Strok Mesafesi ve Sıfır Kasıntı: Kendinden form verilmiş bombeli gövdesi, vananın veya aktüatör milinin derin strok hareketlerini kauçukta aşırı çekme gerilimi yaratmadan rahatça tamamlamasını sağlar.

Kord Bezi Takviyeli Yüksek Patlama Mukavemeti: Gövde içerisine hassasiyetle lamine edilen kord dokuma bezi, diyaframın yüksek dinamik basınç dalgalanmalarına ve şoklara karşı yırtılmadan, balonlaşmadan ve patlamadan dayanmasını garanti eder.

Düşük Basınçlarda Bile Üstün Hassasiyet: İnce et kalınlığı ve optimize edilmiş çanak geometrisi sayesinde gaz ve sıvı hatlarındaki en küçük mikro basınç değişimlerine dahi anında tepki vererek akış kontrolünü hassaslaştırır.

Kalıcı Deformasyona Karşı Yüksek Direnç: Tekrarlayan ileri-geri hareketlerde esneme hafızasını korur, çatlama yapmaz ve çalışma ortamındaki titreşimleri sönümleyerek mekanik sistemin ömrünü uzatır.

Malzeme Çeşitliliği ve Hammadde Seçenekleri

Bombeli diyafram lastiklerimiz, temas edeceği akışkanın türüne, proses sıcaklığına ve çalışma basıncına göre en doğru polimerlerle üretilmektedir:

Nitril Kauçuk (NBR): Doğal gaz, LPG, benzin, mazot, madeni yağlar ve hidrolik sıvılara karşı mükemmel dayanım gösterir; gaz dedantörlerinde, karbüratörlerde ve yakıt kontrol valflerinde standart çözümdür.

Viton (FKM): Konsantre kimyasallara, solventlere, deterjanlara, agresif asitlere ve +200°C'ye varan yüksek proses sıcaklıklarına karşı rakipsiz sızdırmazlık sunar.

Silikon (VMQ): Kokusuz, tatsız ve toksik madde içermeyen yapısıyla gıda ve medikal standartlarına (FDA) tam uyumludur; -60°C ile +220°C arasında esnekliğini korur.

Neopren (CR): Ozon gazına, dış ortam hava şartlarına, hafif yağlara ve mekanik aşınmalara karşı dayanıklı olup endüstriyel vana aktüatörlerinde yaygın olarak tercih edilir.

EPDM Kauçuk: Sıcak su, buhar, arıtma kimyasalları, asitler ve bazların bulunduğu hatlarda yüksek yaşlanma direnci sergiler.

Geniş Kullanım Alanları: Nerelerde Tercih Edilir?

Gaz Dağıtım ve Regülatör Sistemleri: Doğal gaz servis regülatörlerinde, tüp dedantörlerinde ve brülör gaz emniyet ventillerinde basınç dengeleyici diyafram olarak.

Endüstriyel Kontrol Vanaları ve Pnömatik Aktüatörler: Proses hatlarındaki diyaframlı glob vanalarda ve çeyrek turlu aktüatör gövdelerinde akışkan kontrol elemanı olarak.

Kompresör ve Basınç Şalterleri: Vidalı ve pistonlu hava kompresörlerinin emiş regülatörlerinde, boşta çalışma valflerinde ve hidrofor basınç anahtarlarında.

Otomotiv ve Motor Yakıt Sistemleri: Karbüratör diyaframlarında, mekanik benzin pompalarında ve turbo vakum aktüatörlerinde.

Gıda, İlaç ve Dozajlama Ekipmanları: Hijyenik akışkan transfer pompalarında ve hassas kimyasal dozajlama kafalarında.

Özel İmalat İmkanı ve Projeye Uygun Çözümler

Projenizin gereksinimlerine göre; özel kubbe derinliklerinde, farklı et kalınlıklarında, merkezden metal milli/burçlu veya teflon (PTFE) kaplamalı bombeli diyafram lastiği imalatı gerçekleştirmekteyiz. Standart dışı basınç hedefleri (tek veya çok kat kord bezi takviyeli) ve özel kalıp tasarımları için numunenizi veya teknik resminizi (CAD/DWG) uzman mühendislik ekibimize ileterek işletmenize en uygun çözümü ürettirebilirsiniz.
