Vana Ventil Lastikleri (Kelebek Vana Contaları)

Vana ventil lastikleri (kelebek vana contaları, klape sızdırmazlık gömlekleri ve ventil yataklama contaları); endüstriyel boru hatlarında, kimyasal proses tesislerinde, arıtma ünitelerinde ve akışkan kontrol vanalarında diskin (klapenin) gövdeyle kusursuz bir şekilde örtüşmesini sağlayarak basınç altında tam sızdırmazlık oluşturan kritik elastomerik parçalardır. Standart DN25 ile DN700 anma çapları aralığında imal edilen contalarımız; hattın çalışma basıncına, devir sıklığına ve içerisinden geçen akışkanın kimyasal niteliğine göre en doğru elastomer formülleriyle üretilmektedir. Yüksek elastik hafızaya ve aşınma mukavemetine sahip vana lastiklerimiz, vana diskinin her kapanışında sızdırma yapmadan sıfır kaçak güvenliği sunar.

Kullanım Avantajları ve Teknik Özellikler

Yüksek Basınç Altında Sıfır Sızıntı: Disk kapandığında gövdeye homojen temas sağlayan hassas kalıplanmış profil geometrisi, hat basıncı yükselse dahi akışkan kaçaklarını kesin olarak engeller.

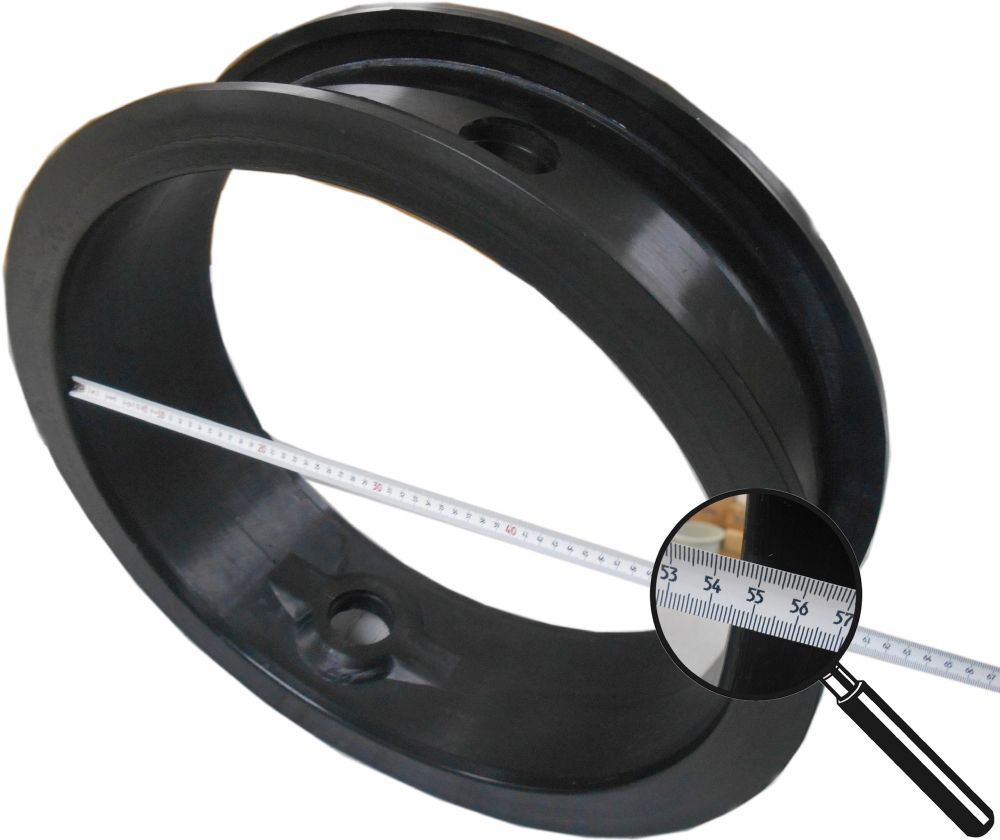

Faturalı ve Tırnaklı Montaj Kararlılığı: Vana gövdesindeki yuvalara kilitlenen faturalı/tırnaklı tasarımı sayesinde yüksek debili ve türbülanslı akışlarda contanın yerinden çıkmasını veya katlanmasını önler.

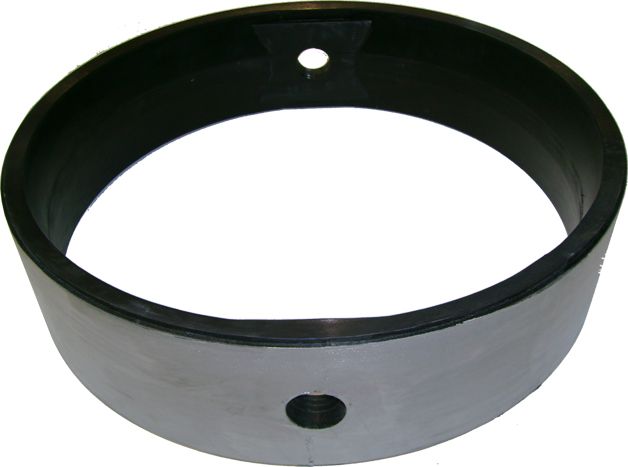

Metal Kasnaklı / Rijit Gövdeli İmalat: Ekoflo ve ağır hizmet tipi kelebek vanalar için iç yapısında vulkanize edilmiş metal kasnak takviyesi ile yüksek hat basınçlarına ve vakuma karşı mükemmel boyutsal direnç sağlar.

Sürtünme ve Aşınma Direnci: Klapenin açılıp kapanma hareketlerinde kauçuk dudakların aşınmasını, yırtılmasını veya deforme olmasını engelleyen yüksek mekanik mukavemete sahiptir.

Akışkana ve Ortama Göre Malzeme Seçimi

Kelebek vana ve ventil contalarımız, proses akışkanının kimyasal agresifliğine ve sıcaklığına bağlı olarak uygun elastomer hammaddeyle imal edilmektedir:

EPDM Kauçuk: Soğuk ve sıcak su hatlarında, içme suyu arıtma tesislerinde, deniz suyunda, seyreltik asit ve bazlarda en yaygın kullanılan, ozon ve hava şartlarına tam dayanıklı malzemedir.

Viton (FKM): Tekstil boyama kazanlarında, deterjan üretim hatlarında, agresif kimyasallarda, mineral yağlarda, yakıtlarda ve solvent temasında erime ve şişme yapmadan üstün direnç gösterir.

Silikon (VMQ): Yüksek sıcaklık proseslerinde, kızgın buhar hatlarında, gıda dolum tesislerinde ve sterilizasyon gerektiren ilaç sanayiinde kokusuz ve hijyenik yapısıyla tercih edilir.

Nitril Kauçuk (NBR): Ham petrol, mazot, benzin, madeni yağlar ve hidrolik sıvıların aktarıldığı hat vanalarında formunu ve esnekliğini korur.

Geniş Kullanım Alanları: Nerelerde Tercih Edilir?

Kimya, Petrokimya ve Rafineriler: Agresif kimyasal transfer hatlarında, solvent tankı boşaltma vanalarında ve yakıt dağıtım hatlarında.

Tekstil ve Boyama Sanayii: Yüksek sıcaklıktaki kimyasal boya kazanlarının giriş/çıkış vanalarında ve ramöz buhar hatlarında.

Su Arıtma ve Pompa İstasyonları: İçme suyu şebekelerinde, atık su arıtma tesislerinde ve terfi merkezlerindeki kelebek vanalarda.

Gıda, Meşrubat ve İlaç Fabrikaları: Paslanmaz hijyenik kelebek vanalarda, süt hatlarında ve pastörizasyon ünitelerinde.

Enerji Santralleri ve Ağır Sanayi: Soğutma suyu sirkülasyon hatlarında, buhar tesisatlarında ve basınçlı hava hatlarında.

Özel İmalat İmkanı ve Mühendislik Çözümleri

Özipek Kauçuk Sanayii olarak 25 yılı aşkın imalat deneyimimizle; DN25'ten DN700'e kadar standart kelebek vana contalarının yanı sıra, büyük ebatlı özel vana contaları, metal kasnaklı ağır hizmet ventil contaları ve teknik çizime özel kalıplama çözümleri sunmaktayız. Dünya standartlarında toleranslara sahip, yüksek sızdırmazlık güvenliği sunan vana lastiği ihtiyaçlarınız için teknik ekibimizle iletişime geçebilirsiniz.

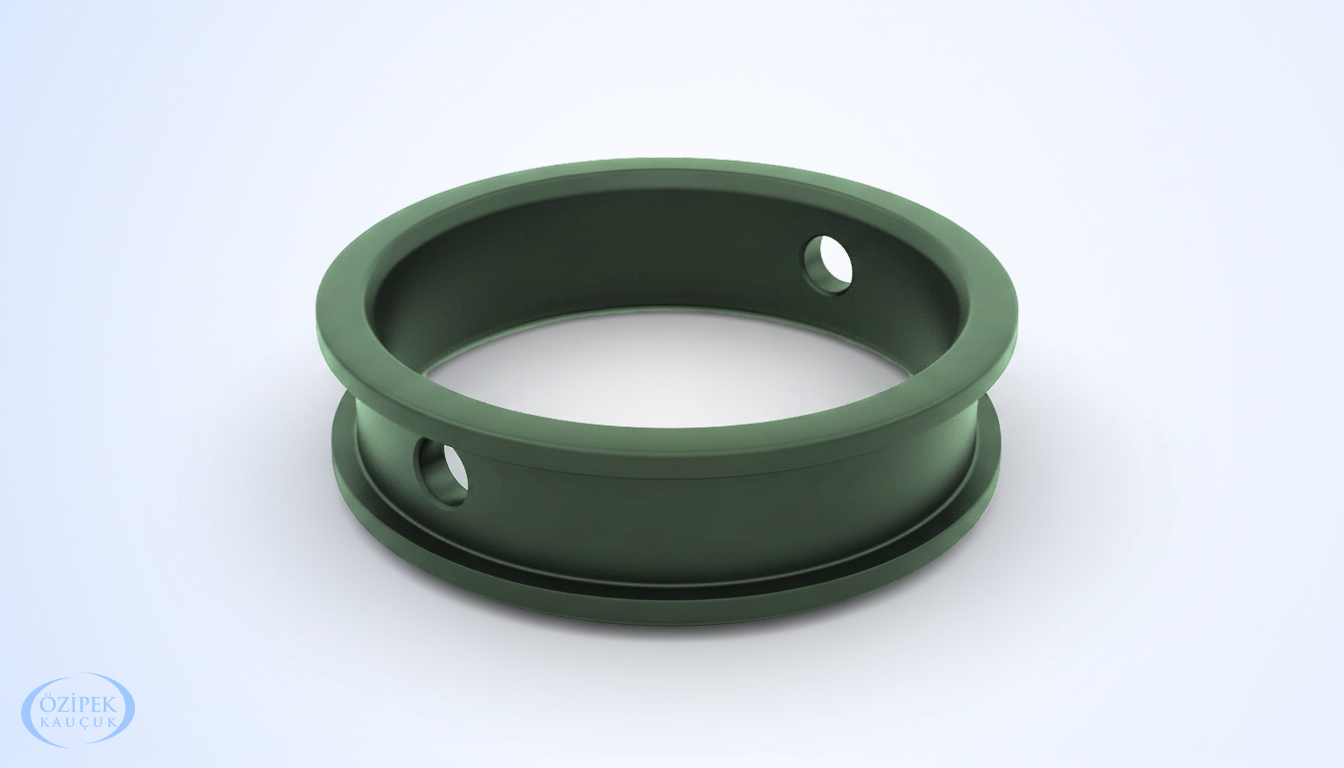

Faturalı Tip Kelebek Vana Contası Standart Ölçü Tablosu

İç Çap	Dış Çap	Kalınlık
51	83,3	44
61	95	44
65	98	45,5
65,5	97,5	47,5
77,5	114	45
80	112,8	46,5
100	138	50,5
100	138	54,5
102,5	146	51,5
107	126	32
125	163	57
150	188	58
205	246	62,5
255	297	70
300	353	84
330	390	83
530	625	180

Düz Tip Kelebek Vana Contası Standart Ölçü Tablosu

İç Çap	Dış Çap	Kalınlık
16	35	20
25	43	22
30	45	23
35	46	20
40	55	23
45	65	20
50	65	18
60	78	22
61	80	22
65	85	30
70	90	25
75	90	25
80	100	25
95	115	25
100	118	30
195	225	27
200	225	22
