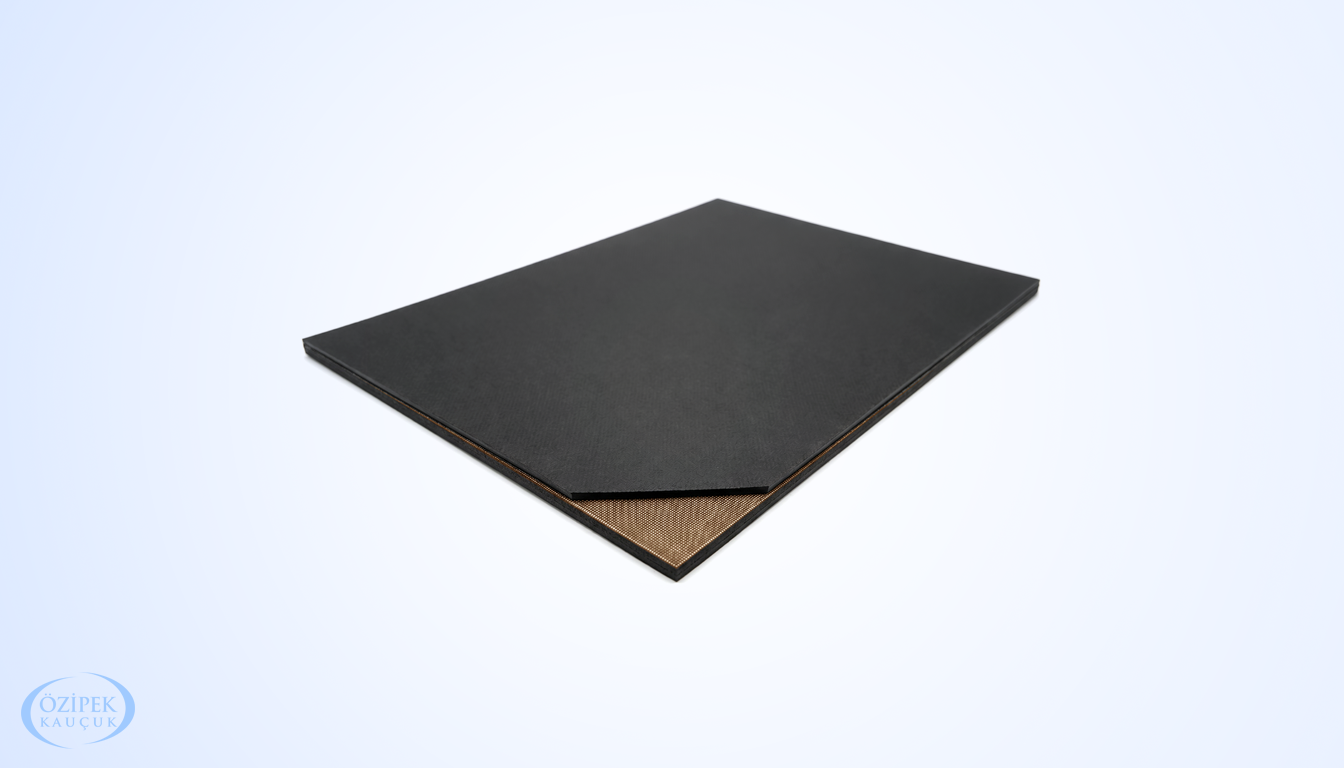

Kauçuk Diyafram Plakalar

Kauçuk diyafram plakalar (kord bez takviyeli diyafram lastikleri ve patlaç contalık plakalar); pnömatik aktüatörler, dozaj pompaları, kontrol vanaları, regülatörler ve filtre patlaç sistemlerinde dinamik basınç altında esneyerek akışkan kontrolü ve kusursuz sızdırmazlık sağlayan yüksek mukavemetli elastomerik tabakalardır. Özel dokuma yüksek mukavemetli kord bezi katmanları ile lamine edilerek vulkanize edilen bu plakalar; yüksek frekanslı açılma-kapanma hareketlerinde dahi esneme hafızasını korur, yırtılmaz ve boyutsal kararlılığını kaybetmez. İhtiyaca göre doğrudan plaka levha halinde tedarik edilebildiği gibi, conta kesim tezgahlarında veya özel kalıplarda istenilen geometride diyafram contası olarak işlenmeye uygundur.

Kullanım Avantajları ve Teknik Özellikler

Kord Bezi Takviyeli Yüksek Basınç Dayanımı: Plaka kalınlığına bağlı olarak 1, 2 veya 3 kat yüksek mukavemetli kord bezi takviyesi ile üretilir; aşırı hat basınçlarında ve ani basınç darbelerinde (şoklarda) patlama veya delinme yapmaz.

Üstün Dinamik Esneklik ve Yorulma Direnci: Milyonlarca kez tekrarlanan strok hareketine ve diyafram esnemesine dayanacak şekilde formüle edilmiş elastik yapısı, çatlama ve form kaybı olmadan uzun çalışma ömrü sunar.

Akışkan ve Kimyasal İzolasyonu: Gaz, hava, makine yağı, akaryakıt, su ve agresif kimyasallara karşı mükemmel bariyer oluşturarak basınç odaları arasında sızıntıyı kesin olarak engeller.

Hassas Kalınlık Toleransı ve Kolay İşlenebilirlik: Pres döküm teknolojisi sayesinde 0,5 mm'den 6 mm'ye kadar mikron düzeyinde homojen et kalınlığı sunar; su jeti, pres bıçakları veya lazer ile hassas conta kesimine tam uygundur.

Malzeme Çeşitliliği ve Hammadde Seçenekleri

Diyafram plakalarımız, kullanılacağı ortamın sıcaklık, basınç ve kimyasal temas gereksinimlerine göre en doğru polimerlerle formüle edilir:

Nitril Kauçuk (NBR): Standart analiz raporlu NBR formülasyonu; madeni yağlar, hidrolik sıvılar, akaryakıt, benzin, doğal gaz ve LPG gibi hidrokarbon temasının olduğu endüstriyel vanalarda ve regülatörlerde güvenle kullanılır.

Neopren (CR): Dış hava şartlarına, ozon gazına, deniz suyuna ve hafif yağlara dayanıklı olup, filtre patlaç valflerinde ve genel amaçlı aktüatör diyaframlarında tercih edilir.

EPDM Kauçuk: Sıcak su, buhar, asitler, alkaliler ve açık hava koşullarına maruz kalan kimyasal proses vanaları ve arıtma tesisleri için idealdir.

Viton (FKM) ve Silikon (VMQ): Yüksek sıcaklıkların (+200°C), agresif asitlerin veya gıda/ilaç (FDA) hijyen gereksinimlerinin olduğu özel prosesler için imal edilebilir.

Geniş Kullanım Alanları: Nerelerde Tercih Edilir?

Pnömatik ve Hidrolik Aktüatörler: Çeyrek turlu veya doğrusal vana aktüatörlerinde hava basıncını mekanik harekete dönüştüren ana diyafram elemanı olarak.

Filtre Patlaç Valfleri (Jet Pulse): Çimento, maden ve un fabrikalarındaki torbalı filtre temizleme sistemlerinde milisaniyeler içinde yüksek hava şokları üreten patlaç lastiği olarak.

Regülatörler ve Basınç Düşürücüler: Doğal gaz dağıtım hatlarında, LPG tanklarında ve su tesisat regülatörlerinde hassas basınç dengeleme zarı olarak.

Dozaj ve Diyaframlı Pompalar: Kimyasal transfer, boya ve arıtma tesislerinde çalışan havalı diyaframlı pompaların (AODD) aşınmaya dayanıklı esnek parçalarında.

Karbüratör ve Otomotiv Yakıt Sistemleri: Otomotiv yakıt pompaları ve vakum ünitelerinde benzin/gaz kontrol diyaframı olarak.

Özel İmalat İmkanı ve Projeye Uygun Çözümler

Aşağıda teknik detayları verilen standart plaka ebatlarımızın yanı sıra; özel en/boy ölçülerinde rulo veya levhalar, pirinç/alüminyum/çelik metal takviyeli vulkanize diyaframlar, çanak veya körük formunda kalıplanmış özel diyafram parçaları imal etmekteyiz. Projelerinizin gerektirdiği özel kord bezi kat sayısı, kord tipi (Naylon, Polyester, Aramid) ve çalışma basıncı hedeflerine yönelik en uygun diyafram çözümünü geliştirmek için teknik resimlerinizi uzman ekibimize iletebilirsiniz.

Diyafram Plakaları Standart Ölçü Tablosu

Kalınlık	400x400 Ebat	1000x1000 Ebat
0,5	Tek Kat Bezli	Tek Kat Bezli
1	Tek Kat Bezli	Tek Kat Bezli
1,5	Tek Kat Bezli	Tek Kat Bezli
2	Tek Kat Bezli	Tek Kat Bezli
2,5	Tek Kat Bezli	Tek Kat Bezli
3	İki Kat Bezli	İki Kat Bezli
3,5	İki Kat Bezli	İki Kat Bezli
4	İki Kat Bezli	İki Kat Bezli
5	Üç Kat Bezli	Üç Kat Bezli
6	Üç Kat Bezli	Üç Kat Bezli
