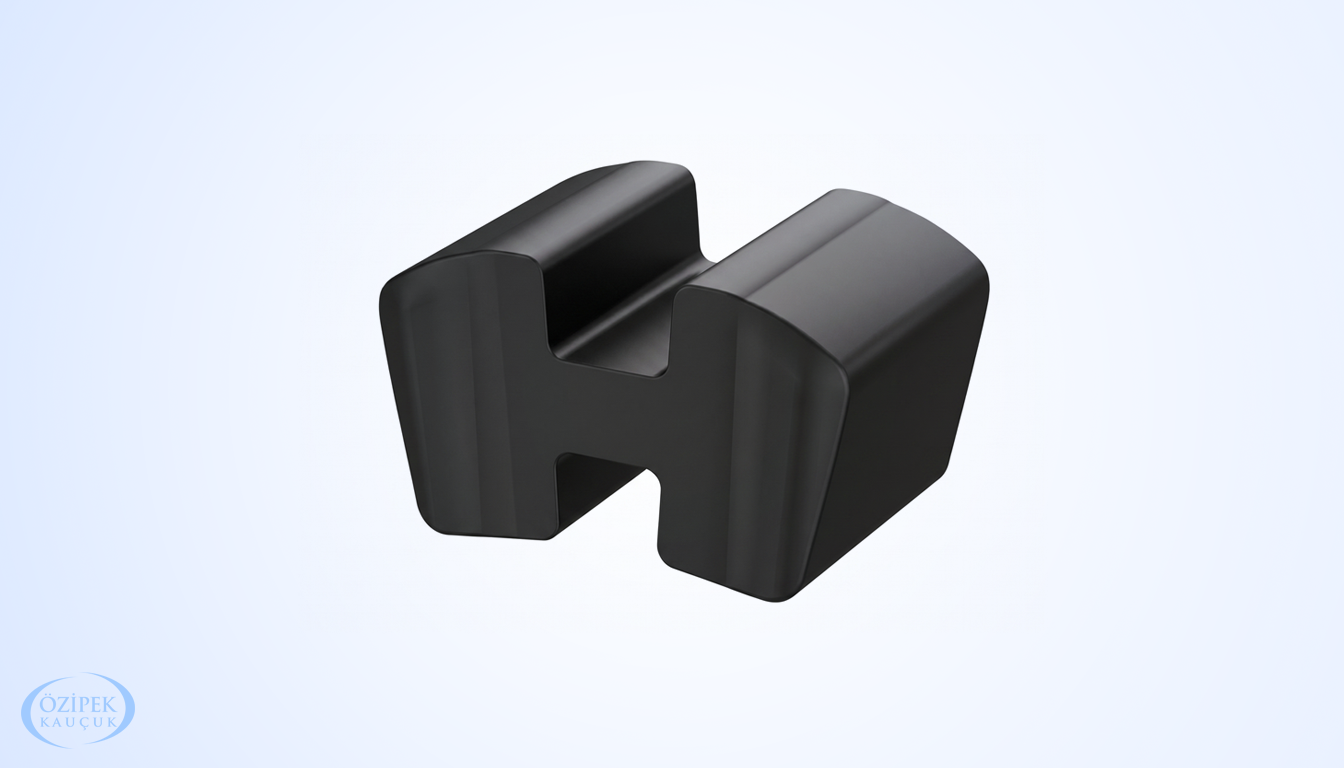

H Tipi (Ayaklı Tip) Kaplin Lastikleri

H Tipi (ayaklı tip) kaplin lastikleri (H-tipi elastik kaplin takozları); elektrik motorları, redüktörler ve ağır iş makineleri gibi güç aktarma sistemlerinde tahrik eden ve edilen şaftlar arasındaki mekanik bağlantıyı sağlayan, açısal, radyal ve eksenel kaçıklıkları kusursuzca absorbe eden parça tipi (ayaklı) elastik elemanlardır. Döküm veya çelik kaplin gövdesinin tırnakları (parmakları) arasına takım halinde dizilen ayaklı özel geometrisi, şaftlar arasında metalin metale doğrudan temas etmesini önler. Bu sayede ilk kalkış anındaki ani tork darbelerini, dönüş esnasındaki burulma (torsiyonel) titreşimlerini ve rezonansı gövdesinde sönümleyerek rulmanların, millerin ve dişli gruplarının ömrünü uzatır.

Kullanım Avantajları ve Teknik Özellikler

Yüksek Tork ve Darbe Emilimi: Ağır yük altında ve değişken devirli sistemlerde tork iletimini kesintisiz sağlarken, mekanik şokları elastik gövdesinde yumuşatarak karşı şafta iletir.

Modüler Takım (Ayaklı) Değişim Kolaylığı: Yekpare yıldız kaplinlerin aksine bağımsız tırnak (ayak) bloklarından oluştuğu için, kaplin gövdesini veya motoru yerinden oynatmadan sadece aşınan elastik takozların hızlıca değiştirilmesine olanak tanır.

Kusursuz Eksenel ve Açısal Telafi: Çalışma sırasındaki termal genleşmelerden veya şasi eğriliklerinden doğan eksen kaçıklıklarını tolere ederek motor ve pompa yataklarındaki aşırı ısınmayı ve kasıntıları önler.

Sessiz ve Bakım Gerektirmeyen Yapı: Sürtünmesiz esneme prensibiyle çalıştığı için yağlama gerektirmez, çalışma ortamındaki mekanik gürültü seviyesini belirgin şekilde düşürür.

Malzeme Çeşitliliği ve Hammadde Seçenekleri

H-Tipi kaplin lastikleri, kullanılacağı sistemin tork kapasitesine, ortam sıcaklığına ve kimyasal temas durumuna göre iki temel hammadde grubunda imal edilir:

Tabii Kauçuk (NR): Yüksek esneklik katsayısı, titreşim sönümleme kabiliyeti ve dinamik yorulma mukavemeti sayesinde standart endüstriyel güç aktarım sistemlerinde en yaygın çözümdür.

Poliüretan (PU / TPU): Aşırı yüksek tork, ağır sürtünme ve ezilme kuvvetlerinin olduğu ağır sanayi tesislerinde; mineral yağlara, greslere, akaryakıta ve kimyasallara karşı mükemmel dayanım gösteren üst segment elastomerdir.

Nitril Kauçuk (NBR): Sürekli yağ sızıntısı veya petrol türevi akışkanların bulunduğu ortamlarda formunu ve sertlik değerini koruyarak güvenli çalışma sağlar.

Geniş Kullanım Alanları: Nerelerde Tercih Edilir?

Pompa ve Kompresör Grupları: Santrifüj su pompaları, hidrolik üniteler, pistonlu ve vidalı hava kompresörlerinde motor-mil bağlantısı olarak.

Ağır Sanayi ve Haddehaneler: Haddehane tahrik hatlarında, kırıcı/öğütücü değirmenlerde, karıştırıcılarda ve ağır hizmet redüktör girişlerinde.

Konveyör ve Taşıma Sistemleri: Madencilik, çimento ve dökme yük konveyörlerinin yüksek torklu tahrik tamburlarında.

Kaldırma ve Vinç Sistemleri: Gezer köprülü tavan vinçlerinde, yürüyüş mekanizmalarında ve caraskal redüktör bağlantılarında.

Jeneratör ve Denizcilik (Marin): Dizel jeneratör motorları ile alternatör şaftı arasındaki burulma titreşimlerini sönümlemek amacıyla.

Özel İmalat İmkanı ve Projeye Uygun Çözümler

Aşağıda teknik detayları verilen standart H-tipi ayaklı kaplin takozu serimizin yanı sıra, işletmenizin mevcut kaplin gövdelerine ve özel şaft tasarımlarına yönelik farklı tırnak kalınlıklarında, istenilen Shore A (65 - 95 Shore A) sertlik aralıklarında ve aşınmaya ekstra dirençli özel poliüretan/kauçuk formülasyonlarında imalat gerçekleştirmekteyiz. Standart dışı gövde ebatları ve özel tork gereksinimleriniz için teknik ekibimizle iletişime geçebilirsiniz.

H Tipi (Ayaklı Tip) Kaplin Lastiği Standart Ölçü Tablosu

Tip / Model	Takım Adedi
68 LİK	5
80 LİK	6
95 LİK	6
110 LUK	6
125 LİK	6
140 LIK	6
160 LIK	7
180 LİK	8
200 LÜK	8
225 LİK	8
250 LİK	8
280 LİK	8
315 LİK	9
350 LİK	9
400 LÜK	9
450 LİK	9
520 LİK	12
