Papatya Tipi Kaplin Lastikleri

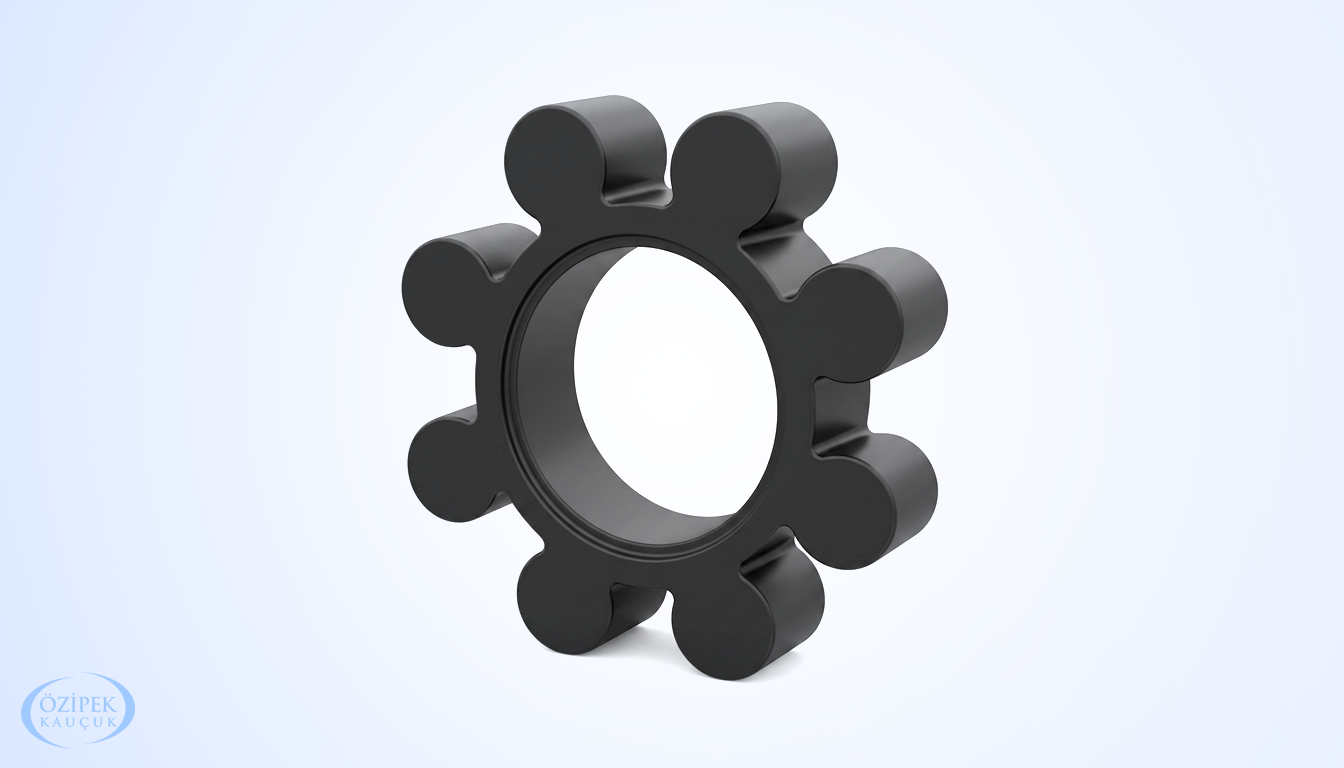

Papatya tipi kaplin lastikleri (yıldız / çok kanatlı elastik kaplin elemanları); endüstriyel güç aktarım sistemlerinde tahrik eden motor mili ile tahrik edilen makine şaftı arasındaki mekanik bağlantıyı sağlayan, burulma (torsiyonel) titreşimlerini ve eksenel, radyal veya açısal kaçıklıkları kusursuzca sönümleyen yüksek performanslı elastomerik parçalardır. Çevresinde dairesel olarak dizilmiş papatya yaprağı formundaki çok kanatlı özel geometrisi, kaplin döküm tırnakları arasına tam oturarak metalin metale temasını tamamen keser. Bu sayede ilk kalkış anındaki ani tork vuruntularını ve çalışma rezonansını kendi gövdesinde yumuşatarak motor yataklarını, redüktör dişlilerini ve şaft rulmanlarını mekanik aşınmalara ve kırılmalara karşı korur.

Kullanım Avantajları ve Teknik Özellikler

Yüksek Tork İletimi ve Şok Sönümleme: Çok kanatlı radyal yapısı sayesinde aktarılan gücü kanatlar arasında eşit şekilde dağıtır; ani duruş, kalkış ve yük dalgalanmalarındaki mekanik şokları başarıyla absorbe eder.

Eksenel, Radyal ve Açısal Telafi: Şaftlar arasındaki montaj kaçıklıklarını ve sıcaklık değişimlerinden kaynaklanan termal genleşmeleri esnek yapısıyla tolere ederek sistemdeki kasıntıları ve rulman ısınmalarını engeller.

Sessiz ve Sürtünmesiz Çalışma: Güç aktarımı kauçuğun/elastomerin kendi iç esnemesiyle gerçekleştiği için periyodik yağlama gerektirmez, çalışma ortamındaki mekanik ses seviyesini minimuma indirir.

Hızlı Değişim ve Düşük Bakım Maliyeti: Yıpranma durumunda kaplin gövdelerini veya motoru yerinden oynatmadan elastik parçanın kolayca değiştirilmesine imkan tanıyarak işletme duruş süresini (downtime) kısaltır.

Malzeme Çeşitliliği ve Hammadde Seçenekleri

Papatya kaplin lastiklerimiz, aktarılacak tork büyüklüğüne, devir hızına ve çalışma ortamının kimyasal şartlarına bağlı olarak farklı hammadde seçenekleriyle imal edilir:

Tabii Kauçuk (NR): Mükemmel dinamik yaylanma kabiliyeti, yüksek esneklik hafızası ve titreşim yutma gücüyle standart endüstriyel güç aktarım hatlarında güvenilir performans sağlar.

Poliüretan (PU / TPU): Aşırı yüksek tork, ağır basma kuvveti ve yoğun sürtünme koşullarında ezilmeye karşı maksimum direnç gösterir; mineral yağlara, greslere ve kimyasallara karşı üstün dayanıklılık sunar.

Nitril Kauçuk (NBR): Sürekli yağ sızıntısı, hidrolik akışkan ve petrol türevi yakıt temasının bulunduğu kapalı devre makinelerde şişme ve sertleşme yapmadan formunu korur.

Geniş Kullanım Alanları: Nerelerde Tercih Edilir?

Pompa ve Kompresör Sistemleri: Santrifüj su pompalarında, vakum pompalarında, pistonlu ve vidalı hava kompresörlerinin şaft bağlantılarında.

Redüktör ve Motor Bağlantıları: Elektrik motorları ile redüktör giriş şaftları arasında tork aktarımını yumuşatmak ve rezonansı kesmek için.

Konveyör ve Taşıma Hatları: Bantlı konveyörlerin tahrik tamburlarında, elevatörlerde ve yükleme mekanizmalarında.

Ağır Sanayi ve İş Makineleri: Karıştırıcılar, kırıcılar, tekstil makineleri ve takım tezgahlarının güç aktarma ünitelerinde.

Jeneratör ve Havalandırma Sistemleri: Büyük kapasiteli endüstriyel fanlarda, blowerlarda ve dizel jeneratör bağlantılarında burulma titreşimlerini izole etmek için.

Özel İmalat İmkanı ve Projeye Uygun Çözümler

Aşağıda teknik detayları verilen standart P-serisi ölçü tablomuzun yanı sıra, firmanızın mevcut kaplin gövdesi tasarımlarına yönelik özel iç/dış çaplarda, farklı kanat sayılarında, özel et kalınlıklarında ve 65 ile 95 Shore A sertlik değerlerinde papatya kaplin lastiği imalatı gerçekleştirmekteyiz. Standart dışı tork kapasitesi ve özel kalıp gereksinimleriniz için teknik resimlerinizi veya numunelerinizi uzman ekibimize iletebilirsiniz.

Papatya Tipi Kaplin Lastiği Standart Ölçü Tablosu

Stok Kodu	İç Çap	Dış Çap	Kalınlık	Kanat Sayısı
P-50	19	48	11	4
P-70	25	75	20	6
P-80	35	80	18	6
P-100	45	100	22	6
P-120	50	120	25	6
P-135	60	135	32	6
P-140	62	140	32	6
P-170	90	170	35	8
P-190	100	190	34	8
P-200	100	198	34	8
P-220	110	220	35	10
P-225	115	225	40	10
P-250	135	250	46	10
P-255	148	255	45	12
P-265	160	265	40	12
P-265	150	265	45	10
P-295	165	295	50	10
P-300	155	300	50	10
P-300	170	300	50	10
P-355	215	355	55	12
P-430	275	430	70	12
